一、水下超声波音频收发系统说明

1.信号调制：发射机将一路音频信号（如音乐、语音）转换成高频超声波信号（约6MHz）；

2.水下传输：超声波信号通过专用转换器件，在水或其他液体环境中定向传输；

3.信号解调：接收机捕捉到水下传输的超声波信号后，将其还原为电信号，再解调输出原始音频信号；

4.直观反馈：当音频信号正常输入、输出时，设备上的绿色指示灯亮起，无信号时则熄灭，状态一目了然。

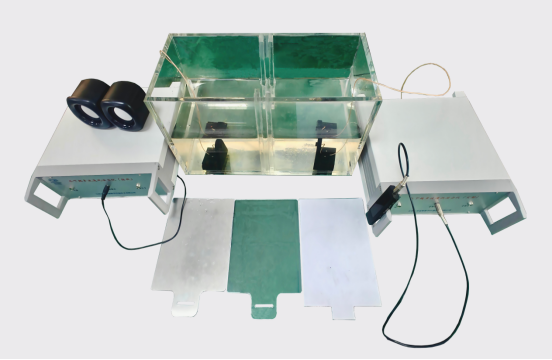

系统由发射机和接收机两大核心部件组成，超声波信号通过电缆与超声波转换器连接，搭配有机玻璃等材质的水容器，就能搭建起完整的水下通信实验环境。无论是日常教学还是趣味探索，都能轻松满足需求。

二、核心功能

1.可稳定传送一路音频信号，实现水下“无线传声”；

2.超声波信号通过电缆引出机箱，可在水（或其他液体）中完成传输；

3.适配普通水容器（如玻璃、有机玻璃容器），操作便捷；

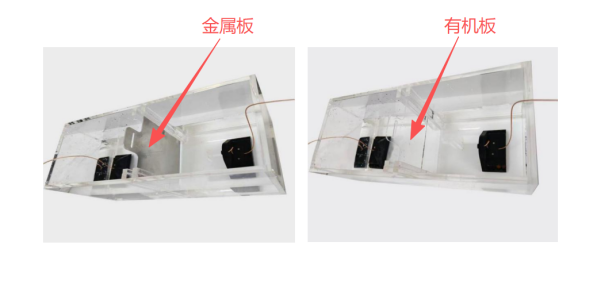

4.可在超声波传输通道中放置金属板、有机板、EVA板等不同介质，直接观察高频超声波的传输特性。

三、趣味玩法+教学价值：不止于“通信”的多功能体验

亲手探索超声波的传输特性

1.基础通信：

将手机、音频播放器等设备接入发射机的φ3.5音频接口，接收机连接音响或功放，在水容器中放入超声波转换器，即可实现水下音频传输，聆听来自“水底”的声音；

2.介质挑战：

在超声波传输通道中放入金属板、玻璃板、纸张等不同材质的障碍物，观察音频输出的变化，直观感受高频超声波在不同介质中的穿透能力与传输损耗；

3.场景拓展：

除了水，还可尝试在其他液体中进行实验，探索不同介质对超声波传输的影响。

四、实操步骤

1.电源连接：

接入220V交流电源，确保供电稳定；

2.发射机操作：

通过φ3.5音频接口，接入一路音频信号（可使用手机、音频播放器、DVD等设备输出），超声波信号由后面板输出；

3.接收机操作：

通过φ3.5音频接口，连接音响或音频功放设备，超声波信号由后面板输入；

4.信号指示：

LED绿灯亮，表示有音频信号输入/输出；绿灯熄灭，则无信号，可检查接口连接。

简单几步，就能直观看到超声波水下通信的全过程，从课堂上的物理实验到未来水下通信的广阔应用，超声波正以其独特的优势，在液体世界中搭建起连接的桥梁。这套水下超声波音频收发系统，不仅是探索科学的工具，更是激发好奇心与创造力的钥匙。

这款水下超声波通信系统今天就先给大家拆解到这里。

关注我，后续还会给大家带来更多有趣、实用的物理演示仪器测评，让我们一起在实验中感受物理的魅力。咱们下期再见！
