揭秘光通讯黑科技！这款演示仪器让物理原理看得见、听得清

一、仪器原理：光如何成为“通讯小使者”？

在聊仪器之前，先给大家科普下核心的光通讯原理。光通讯主要分有线光通信和无线光通信两大分支，各自拥有独特优势与广泛应用场景。这款仪器演示的是无线光通讯的核心逻辑，简单说就是让光成为“信息载体”，在自由空间里传递声音和图像信号。

相较于有线光通讯和常见的电磁通讯，无限光通讯以可见光、红外光等为信息载体，在自由空间传输信号，具有设备结构简单、体积小、重量轻、成本低等优势，是光纤通信与电磁波通信的有力补充，在地面近距离通信、遥控、特殊地理环境通信以及海洋通信等领域大显身手。

回到这款仪器本身，它的原理拆解起来很直观：用LED（或LD）作为音频信号的“载体”，LD（或LED）作为视频信号的“载体”，通过专用光发射机把音频、视频信号加载到光上；光信号经过透镜聚焦后传播，再由光接收机捕捉光信号，把里面的音频、视频信息“解码”出来，最后通过音箱和显示器呈现出声音和图像。

除此之外，仪器还能演示两个关键物理现象：

1.偏振片的作用——当两个偏振片偏振方向一致时，光信号能顺利通过，声音和图像正常；垂直时信号就被阻断了，完美诠释“光的偏振特性”；

2.半透半反镜的作用——既能让光信号穿透传播，也能反射传播，还能通过调整接收端位置接收到反射的信号，让大家理解光的反射与透射原理。

二、仪器使用方法：step by step 轻松上手

这款仪器的操作不算复杂，跟着步骤来，新手也能快速搞定！核心分为基础实验和附加实验两部分，咱们一步步说清楚。

1．前期准备：摆设备、接电源

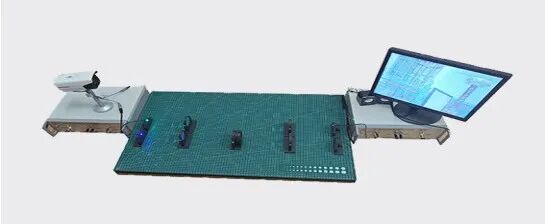

首先把光发射机、光接收机、实验平台、播放器、液晶显示器、音箱，还有音频/视频的发射/接收光源、透镜，都按照仪器图示的位置摆放好。然后给光发射机、光接收机、播放器、液晶显示器分别接通220V电源，看到设备指示灯亮了，就说明通电成功啦。

2．信号连接：打通“信号通道”

用专用线把播放器的音频、视频输出接口，分别接到光发射机对应的接口上；再用专用线把光接收机的音频输出接音箱，视频输出接液晶显示器。接着把音频、视频发射光源接到光发射机相应接口，能看到发射机指示灯亮，同时led（音频）、LD（视频）会正常发出；再把对应的接收光源接到光接收机接口，接收机指示灯亮就没问题了。

3．基础实验：调出声音和图像

调整音频发射和接收光源的方位，让它们正对；再微调两者之间的一对透镜位置，直到接收光源的绿光最亮——这时候音箱就能传出清晰的声音啦！

还有个超有趣的小测试：把水槽放在两对透镜中间（长边垂直于光路），会发现声音和图像完全不受影响，直观证明光通讯在水中也能实现！

4．附加实验：探索更多光特性

如果想深入探索，还能做这几个附加实验：

Ø避免发射光源的光直射眼睛，避免损伤视力；

Ø避免用手触摸光源、透镜、偏振片等器件的表面，会影响实验效果；

Ø激光发射和接收不许热插拔（小知识：激光器的驱动电路包含激光二极管（LD）、驱动芯片、限流电阻等精密半导体器件，这些元件对电压 / 电流波动极其敏感。热插拔会导致浪涌电流与反向电动势击穿核心元件）。

三、已投用学校：走进多所校园的“物理明星仪器”

这款光通讯物理原理演示系统凭借直观、实用的特点，已经走进了全国多所中小学和高校的物理实验室，成为了课堂上的“明星仪器”！

物理课堂上，它帮学生们轻松理解了“光的偏振”“信息载体”等抽象概念，原本需要靠想象的原理，现在通过声音、图像的变化就能直接感知；在一些高校的通信原理入门课程中，它也成为了基础实验设备，让大一新生快速建立对光通讯的认知。

不少使用过的老师反馈：“这款仪器把复杂的通讯原理简化了，学生参与度特别高，原本枯燥的理论课变得生动多了！” 能让物理知识从书本“活”起来，这大概就是演示仪器的核心价值吧。

四、研发背景与教学意义：让前沿科技走进基础课堂

可能有朋友会问：为什么要研发这样一款演示仪器？其实核心是为了衔接“前沿科技”和“基础教学”，解决物理教学中“抽象原理难理解”的痛点。

1．研发背景：从实际需求出发

随着光通讯技术的快速发展，光纤通信、光通讯已经广泛应用在我们的生活中，但在基础物理教学中，相关原理的演示却很匮乏。很多学生知道“光可以通讯”，但不知道“为什么能通讯”“怎么通讯”。

研发团队正是看到了这个教学缺口，结合中小学和高校的物理教学大纲，设计了这款兼顾“科学性”和“操作性”的演示系统。它没有复杂的操作门槛，却能把光通讯的核心原理完整呈现，让不同学段的学生都能理解。

2．教学方向与意义：不止是“看实验”，更是“懂原理”

这款仪器的教学方向主要聚焦在三个核心点：一是帮助学生理解“信息的载体”概念，明白光不只是能照明，还能传递信号；二是直观呈现“光的偏振”“光的反射与透射”等光学特性，把抽象的光学知识具象化；三是引导学生思考光通讯的应用场景，培养科学探究精神。

从教学意义来说，它打破了“理论与实践脱节”的壁垒——学生不再是被动听老师讲解，而是通过亲手操作、观察现象、分析原因，主动构建对光通讯原理的认知。这种“沉浸式”的学习体验，不仅能加深对知识的记忆，还能激发学生对物理学科、对前沿科技的兴趣。

更重要的是，它让前沿的光通讯技术走进了基础课堂，让学生感受到“物理就在身边，科技改变生活”，为未来培养更多科技爱好者和创新人才打下基础。

这款光通讯物理原理演示系统今天就先给大家拆解到这里。

如果您是老师，觉得这款仪器能解决教学痛点；如果您是物理爱好者，想亲手探索光通讯的奥秘，都可以在评论区和我交流！

关注我，后续还会给大家带来更多有趣、实用的物理演示仪器测评，让我们一起在实验中感受物理的魅力。咱们下期再见！
